Blender για 3D printing στη σύγχρονη Ορθοπαιδική

Blender για 3D printing στη σύγχρονη Ορθοπαιδική

από την Ιφιγένεια Αυγερινού

Μια διαπιστωμένη πρόκληση για τις εταιρείες ορθοπαιδικών κατασκευών παγκοσμίως, είναι η αναβάθμιση των σχεδιαστικών τους δυνατοτήτων, δηλαδή να δημιουργούν πιο λειτουργικά, πιο έξυπνα και πιο δημιουργικά ορθωτικά, με ταχύτητα και ακρίβεια, αξιοποιώντας την πλήρη δύναμη των σχεδιαστικών λογισμικών.

Σε αυτό το άρθρο θα δείτε μια σειρά από δικά μου μοντέλα τα οποία δημιούργησα αποκλειστικά με Blender, το κατεξοχήν δωρεάν και open source λογισμικό, εμπνευσμένα από κορυφαία brands του εξωτερικού (όπως Invent Medical, ActivArmor, Crispin, Ottobock). Πρόκειται για το απόλυτο training ανάδειξης των δυνατοτήτων του Blender για 3D design στον κλάδο της ορθοπαιδικής!

Η νέα εποχή της Ορθοπαιδικής: Γιατί το 3D printing αλλάζει τους κανόνες

Ας είμαστε ειλικρινείς. Ο παραδοσιακός γύψος είναι μια ταλαιπωρία! Βαρύς, άβολος, απαγορευτικός στο νερό. Σήμερα, είναι απλώς μια ξεπερασμένη τεχνολογία. Η επανάσταση του 3D printing έχει ήδη ξεκινήσει να σαρώνει τον ιατρικό κόσμο, με την αγορά των 3D printed ιατρικών συσκευών, βοηθημάτων, ορθωτικών και προσθετικών μελών (για κάθε είδος αναπηρίας) να αναμένεται να ξεπεράσει τα 9 δισεκατομμύρια δολάρια μέχρι το 2030!

Η διαδικασία πλέον είναι σχεδόν βγαλμένη από ταινία επιστημονικής φαντασίας:

1. 3D Σάρωση (Scanning): Το μέλος του ασθενούς σαρώνεται σε λίγα λεπτά με έναν 3D scanner, δημιουργώντας ένα απόλυτα ακριβές ψηφιακό αντίγραφο της ανατομίας του.
2. Ψηφιακός Σχεδιασμός (Modeling): Πάνω σε αυτό το ψηφιακό μοντέλο, ο σχεδιαστής δημιουργεί ένα εξατομικευμένο ορθωτικό.
3. Τρισδιάστατη Εκτύπωση (Printing): Το τελικό σχέδιο εκτυπώνεται με βιοσυμβατά, ανθεκτικά και ελαφριά υλικά, όπως το Nylon (PA12) ή πολυμερή ενισχυμένα με ανθρακονήματα.

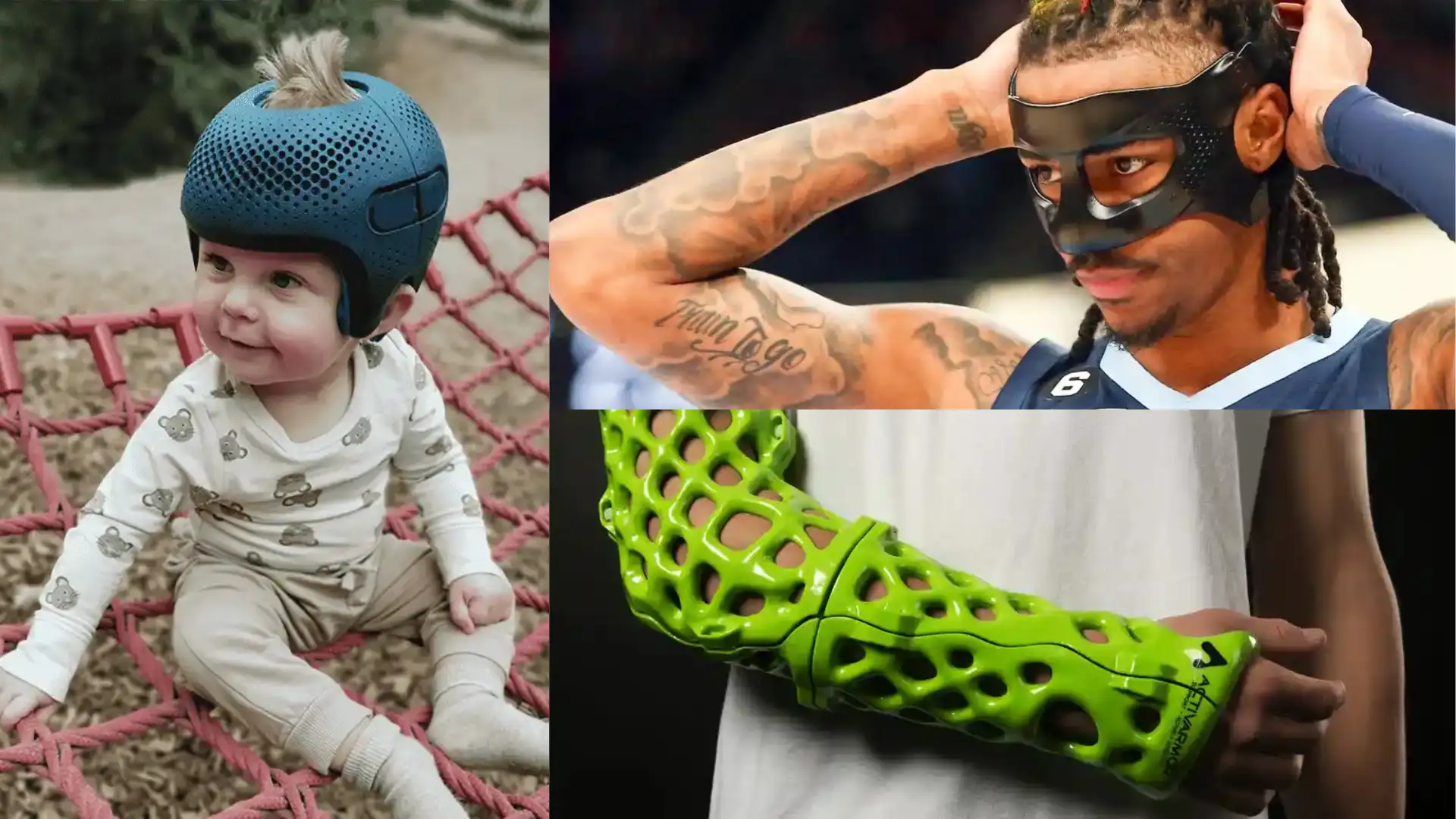

Το αποτέλεσμα; Νάρθηκες και ορθωτικά που είναι εξαιρετικά ελαφριά, αδιάβροχα, και με ανοιχτό, δικτυωτό σχεδιασμό που επιτρέπει στο δέρμα να αναπνέει. Εταιρείες-πρωτοπόροι όπως η ActivArmor στις ΗΠΑ, ήδη προσφέρουν τέτοιες λύσεις που καλύπτονται από ασφαλιστικά ταμεία, αποδεικνύοντας ότι δεν πρόκειται για ένα μακρινό μέλλον, αλλά για το παρόν.

Το δίλημμα του λογισμικού: CAD ή δημιουργική ελευθερία;

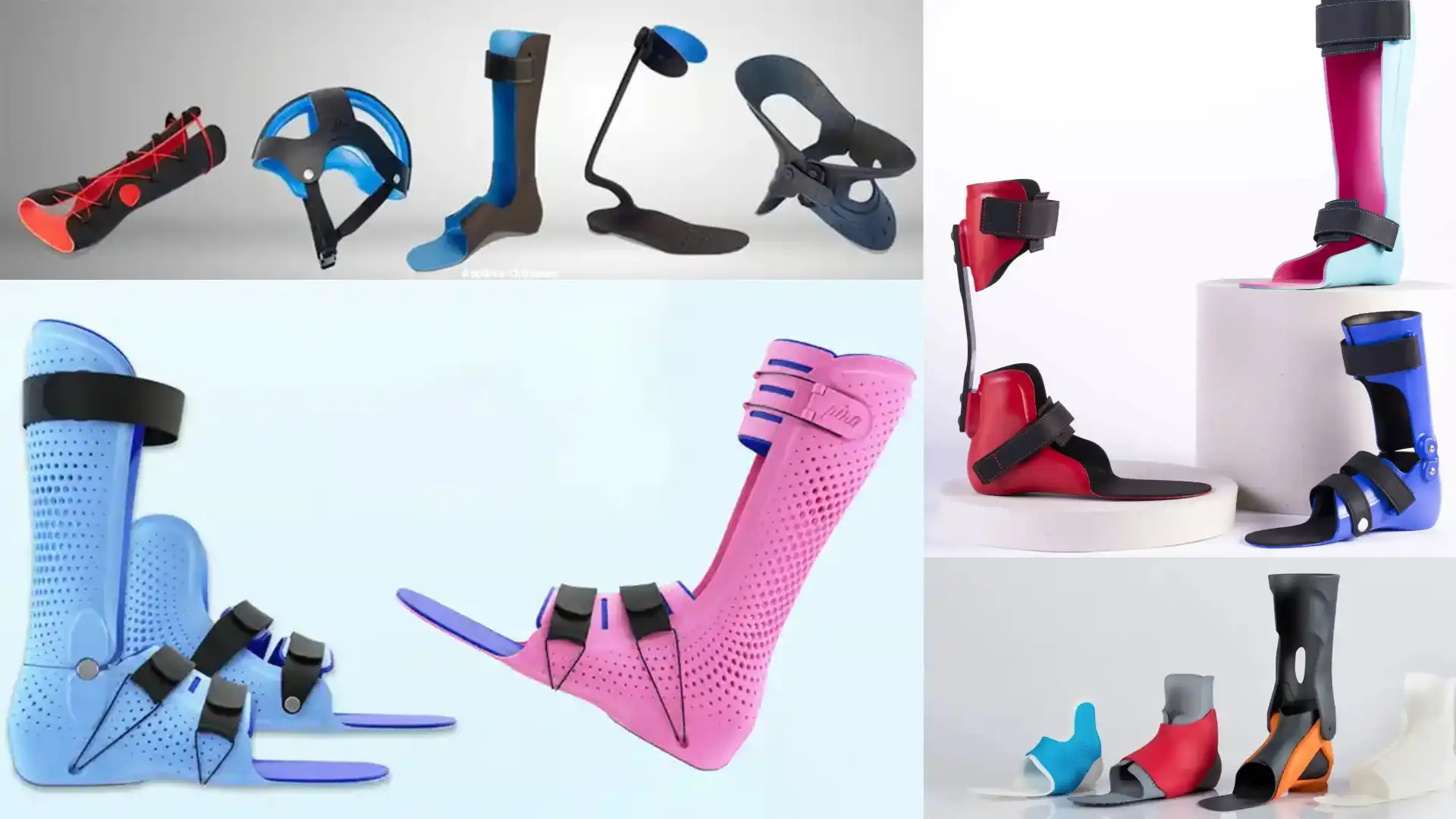

Όλοι οι μεγάλοι οίκοι του εξωτερικού χρησιμοποιούν εξειδικευμένα CAD προγράμματα όπως το Rhino, το Fusion 360 ή custom-built πλατφόρμες.
Αυτά τα λογισμικά είναι εξαιρετικά στη μηχανολογική ακρίβεια και συχνά προσφέρουν αυτοματοποιημένες ροές εργασίας. Όμως, έχουν δύο βασικά μειονεκτήματα:

• Κόστος: Οι άδειες χρήσης για πολλά από αυτά κοστίζουν χιλιάδες ευρώ ετησίως, ένα κόστος που συχνά μετακυλίεται στον ασθενή ή περιορίζει τη δυνατότητα μικρότερων κλινικών να καινοτομήσουν.
• Δημιουργική ακαμψία: Ενώ είναι τέλεια για απόλυτες μετρήσεις, μπορεί να γίνουν δυσκίνητα όταν η απαίτηση είναι η δημιουργία σύνθετων, οργανικών σχημάτων που αγκαλιάζουν το ανθρώπινο σώμα με αρμονία και αισθητική.

Εδώ ακριβώς έρχεται το Blender που λειτουργεί ως το απόλυτο, δωρεάν, συμπληρωματικό εργαλείο! Ένας “ελβετικός σουγιάς” που προσφέρει δημιουργική ελευθερία εκεί που τα αυστηρά CAD συστήματα σταματούν, συνδυάζοντας την τεχνική αρτιότητα με την καλλιτεχνική ευελιξία.

Αποκωδικοποιώντας τις τεχνικές που αλλάζουν το παιχνίδι

Αυτές είναι οι τεχνικές που μπορείτε να δείτε στα renders που συνοδεύουν το άρθρο.

1. Διόρθωση των Scans και Modeling:

• Modeling & Modifiers: Χρησιμοποίησα κλασικό modeling με modifiers: το Subdivision Surface για να δημιουργήσω απαλές, οργανικές καμπύλες και το Solidify για να δώσω το ακριβές, ομοιόμορφο πάχος που απαιτείται για την αντοχή του νάρθηκα. Με Booleans δημιούργησα εσοχές και τις ακριβείς οπές για τους ιμάντες και τα σημεία στήριξης, το Wireframe για δικτυωτές δομές, το Shrinkwrap για να “τυλίξω” ένα σχέδιο πάνω στην επιφάνεια του 3D scan, και το Decimate για να μειώσω έξυπνα την πολυπλοκότητα ενός σκαναρισμένου μοντέλου χωρίς να χαθεί η λεπτομέρεια.
• Διόρθωση Στάσης & Σφαλμάτων: Τα 3D scans σπάνια είναι τέλεια. Με το Pose Brush στο Sculpt Mode, μπορούμε να “ποζάρουμε” τα δάχτυλα ή τον καρπό, διορθώνοντας τη θέση τους με φυσικότητα. Για μεγαλύτερα σφάλματα, η λύση είναι το Rigging: δημιουργούμε έναν σκελετό μέσα στο μοντέλο του χεριού για να ανοίξουμε ή να κλείσουμε τα δάχτυλα με απόλυτο έλεγχο.

2. Η Τέχνη της επιφάνειας με Sculpting & Displace:

Το Sculpting δεν είναι μόνο για χαρακτήρες! Στην ορθοπαιδική, μπορεί να χρησιμοποιηθεί για:

• Branding & Λεπτομέρειες: Μπορούμε να δημιουργούμε σφραγίδες με λογότυπα (όπως το logo του Blender στα κράνη και τα ορθωτικά μου) και γράμματα που προεξέχουν, χρησιμοποιώντας μάσκες για απόλυτη ακρίβεια.
• Εργονομικές Βελτιώσεις: Με το Inflate Brush, “φουσκώνουμε” στοχευμένα σημεία για να δώσουμε πάχος και αντοχή, ενώ με το Smooth και το Mesh Filter λειαίνουμε επιφάνειες για μέγιστη άνεση, προσθέτουμε μικρές κοιλότητες για προεξέχοντα οστά και γενικά διασφαλίζουμε μια απόλυτα εργονομική εφαρμογή που αγκαλιάζει το μέλος του ασθενή σαν γάντι.
• Procedural Υφές: Με το Displace modifier, προσθέτουμε περίπλοκες, procedural υφές πάνω στα μοντέλα για καλύτερο grip και friction ή απλώς για αισθητικούς λόγους.

3. Η επανάσταση των Geometry Nodes:

Εδώ βρίσκεται το πραγματικό μυστικό της ταχύτητας και της δημιουργικότητας:

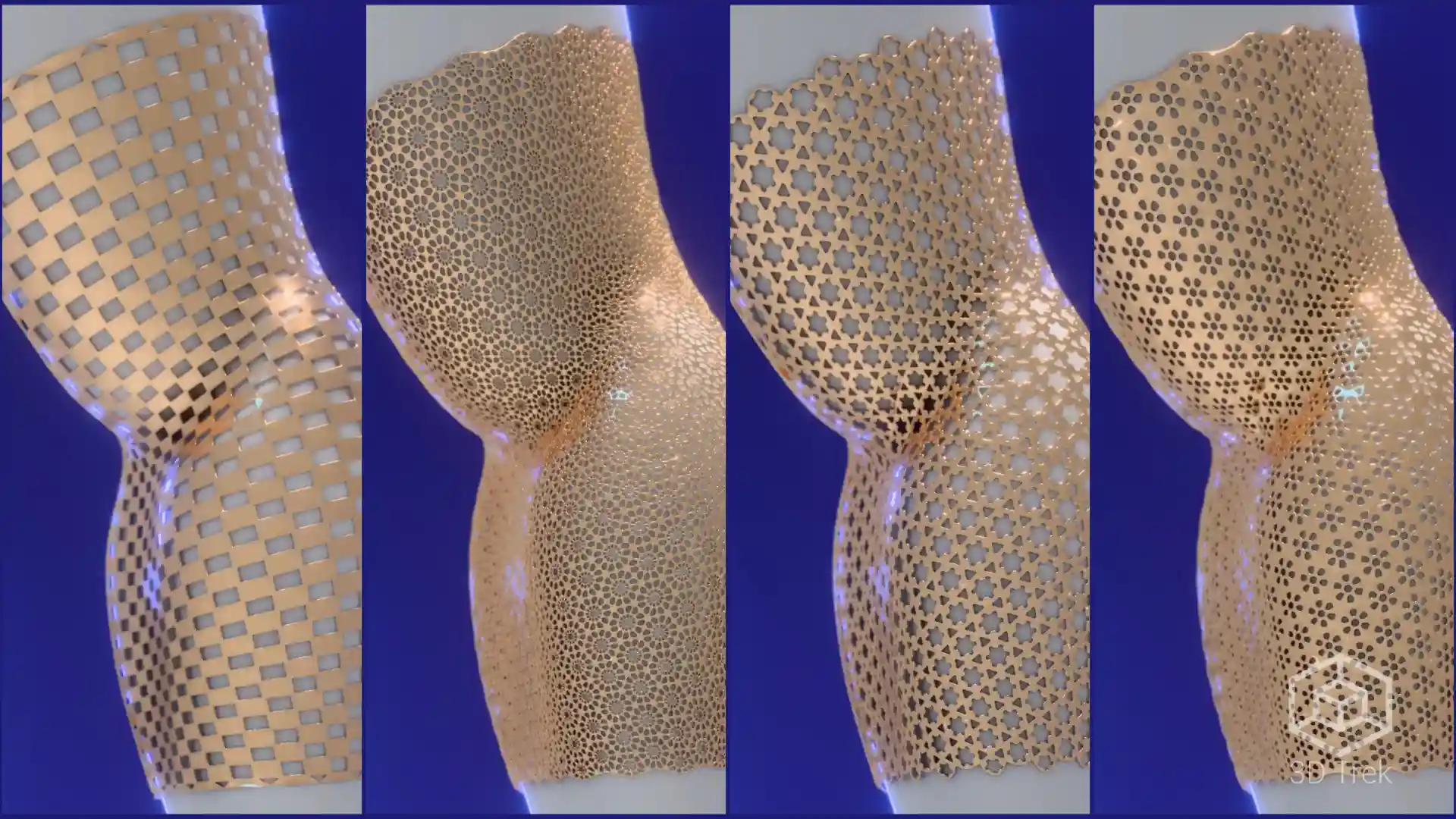

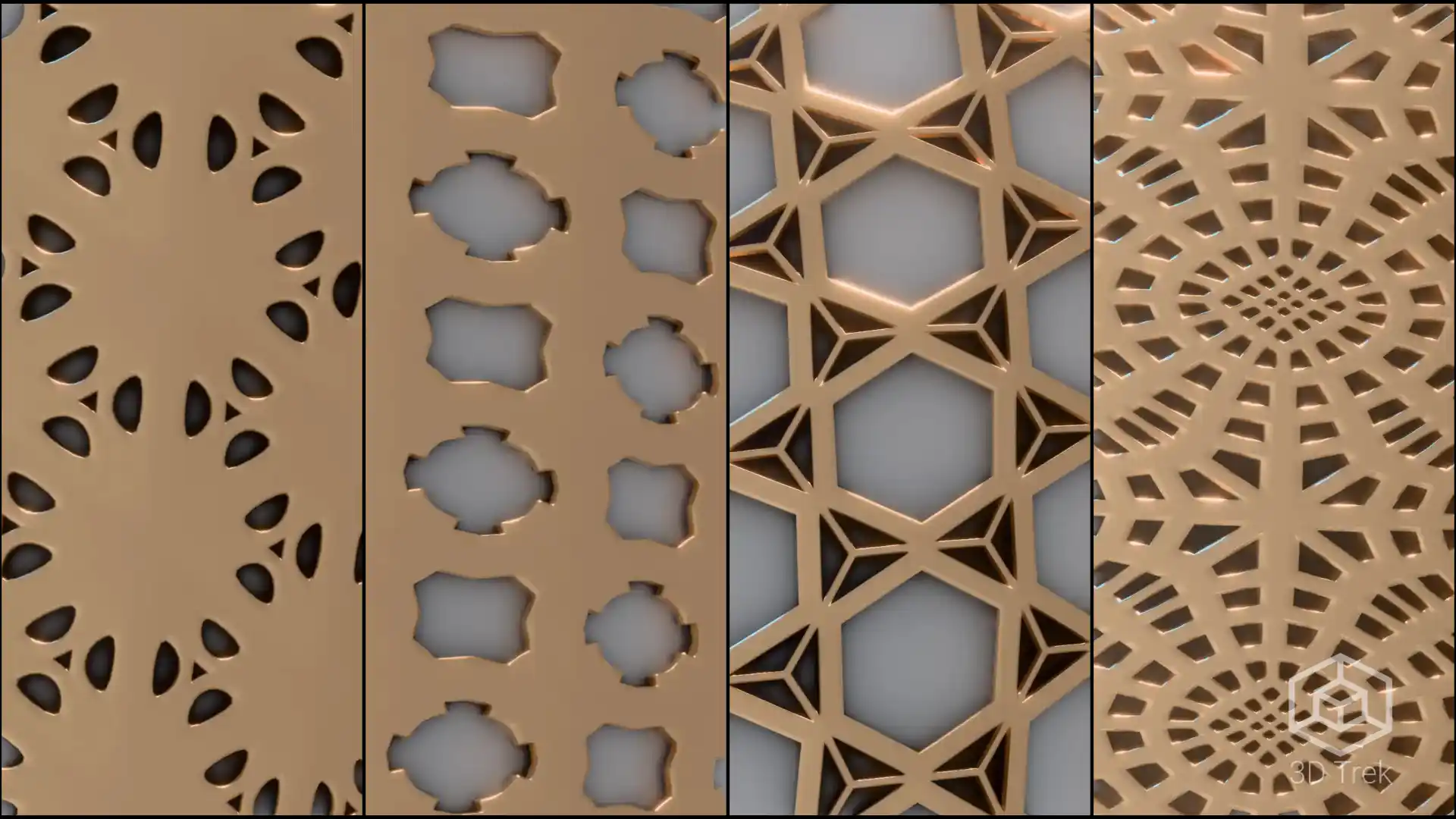

• Έξυπνα Patterns: Δημιούργησα από απλές σφαιρικές τρύπες μέχρι πολύπλοκα, δαντελωτά μοτίβα που ελέγχονται παραμετρικά. Στην παραπάνω εικόνα που βλέπετε, κάθε pattern (μικρές τρύπες, κυματισμοί) είναι αποτέλεσμα ενός διαφορετικού node-tree.
• Στοχευμένη Εφαρμογή: Το πιο ισχυρό trick είναι ο έλεγχος. Χρησιμοποιώντας Weight Painting, “ζωγράφισα” πάνω στο μοντέλο τις περιοχές όπου ήθελα να εφαρμοστεί το εφέ των nodes. Έπειτα, με το Delete Geometry, αφαίρεσα υλικό μόνο από τις “ζωγραφισμένες” περιοχές.

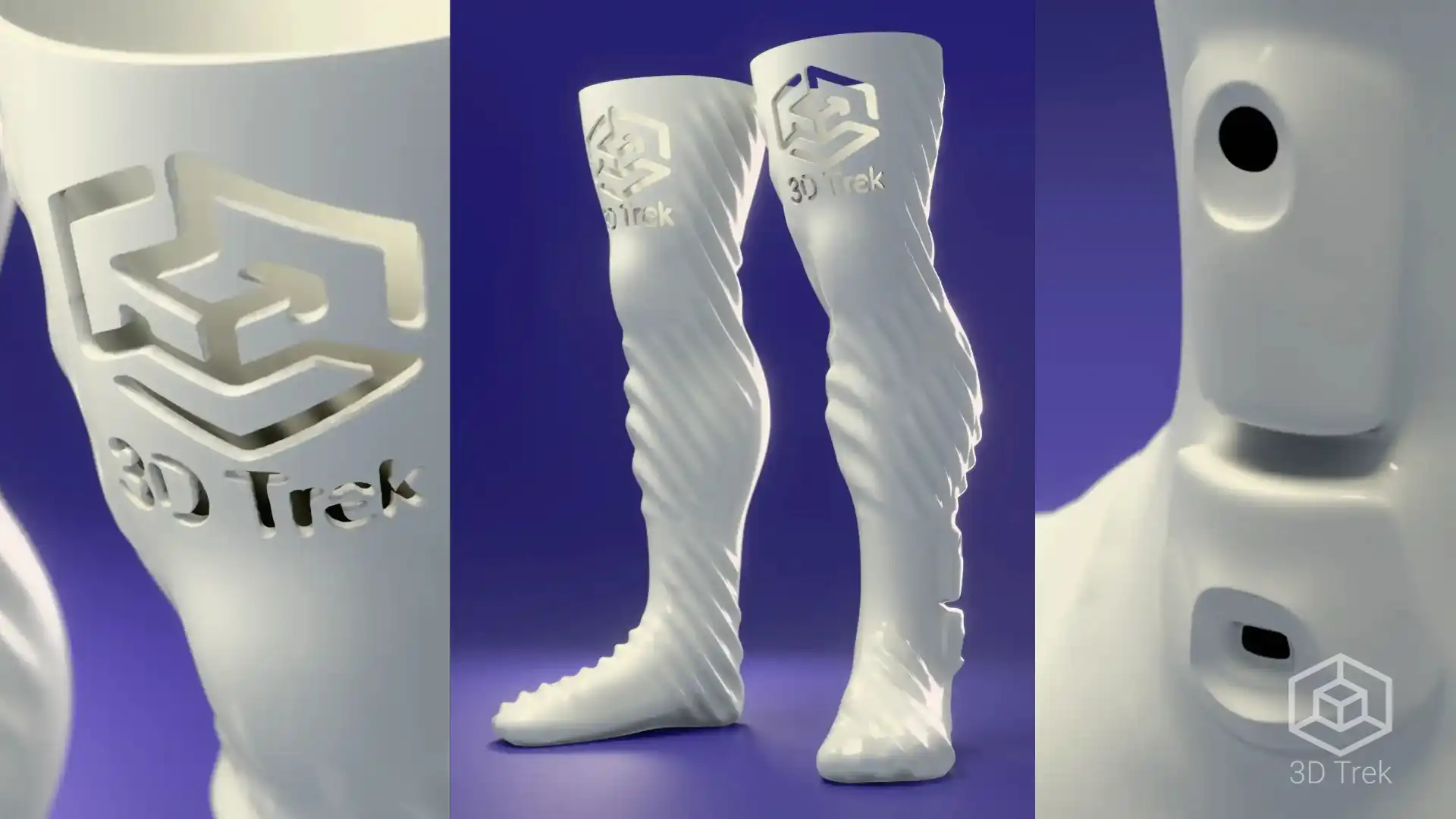

• Branding με UV Maps: Έκανα UV Unwrapping στα μοντέλα για να τοποθετήσω ένα Image Texture (σε αυτή την περίπτωση το logo του 3dTrek) και να το χρησιμοποιήσω μέσα στα Geometry Nodes για να δημιουργήσω ένα pattern από τρύπες ακριβώς στο σχήμα του λογότυπου!

Οι δυνατότητες στην πράξη

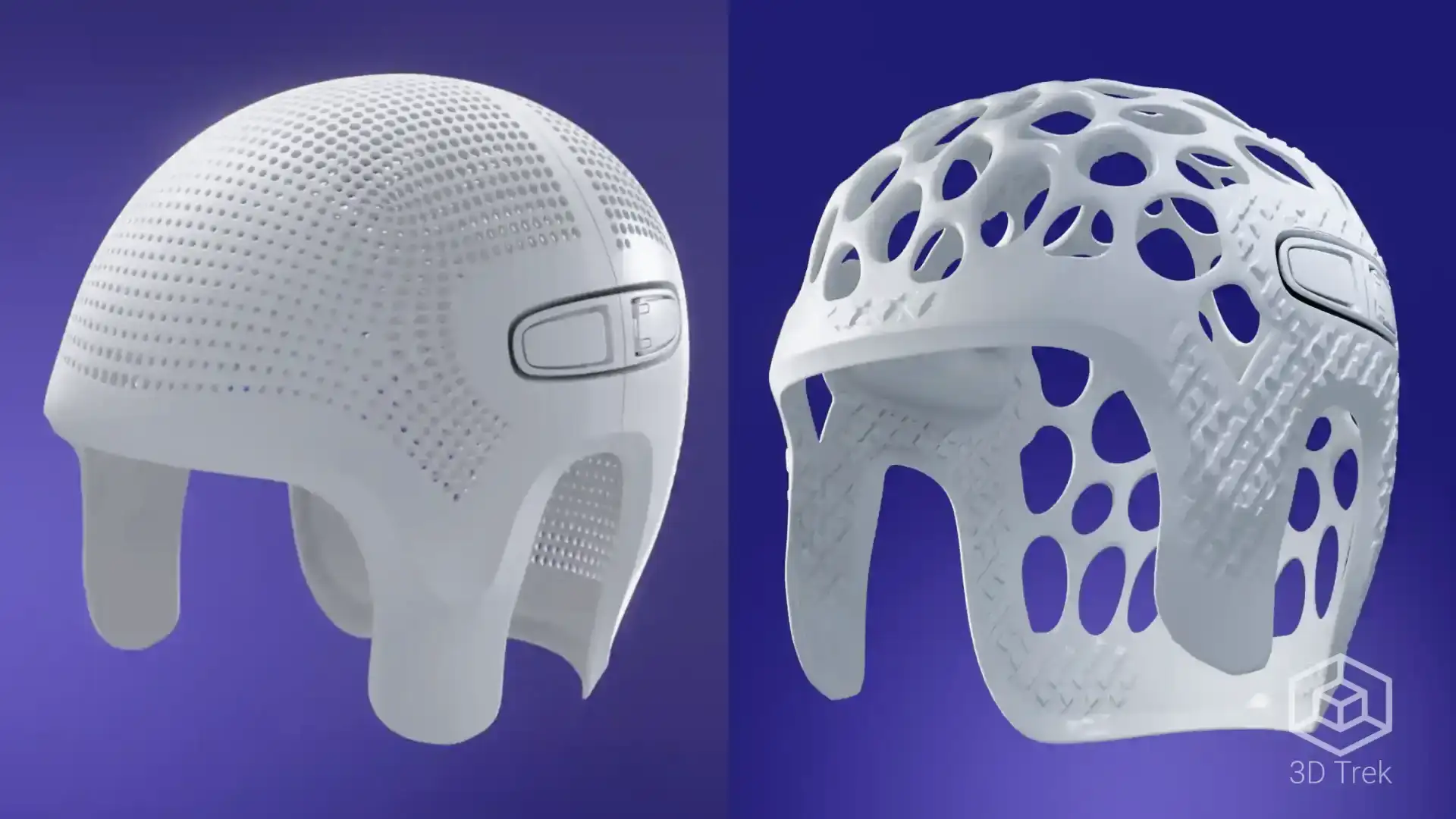

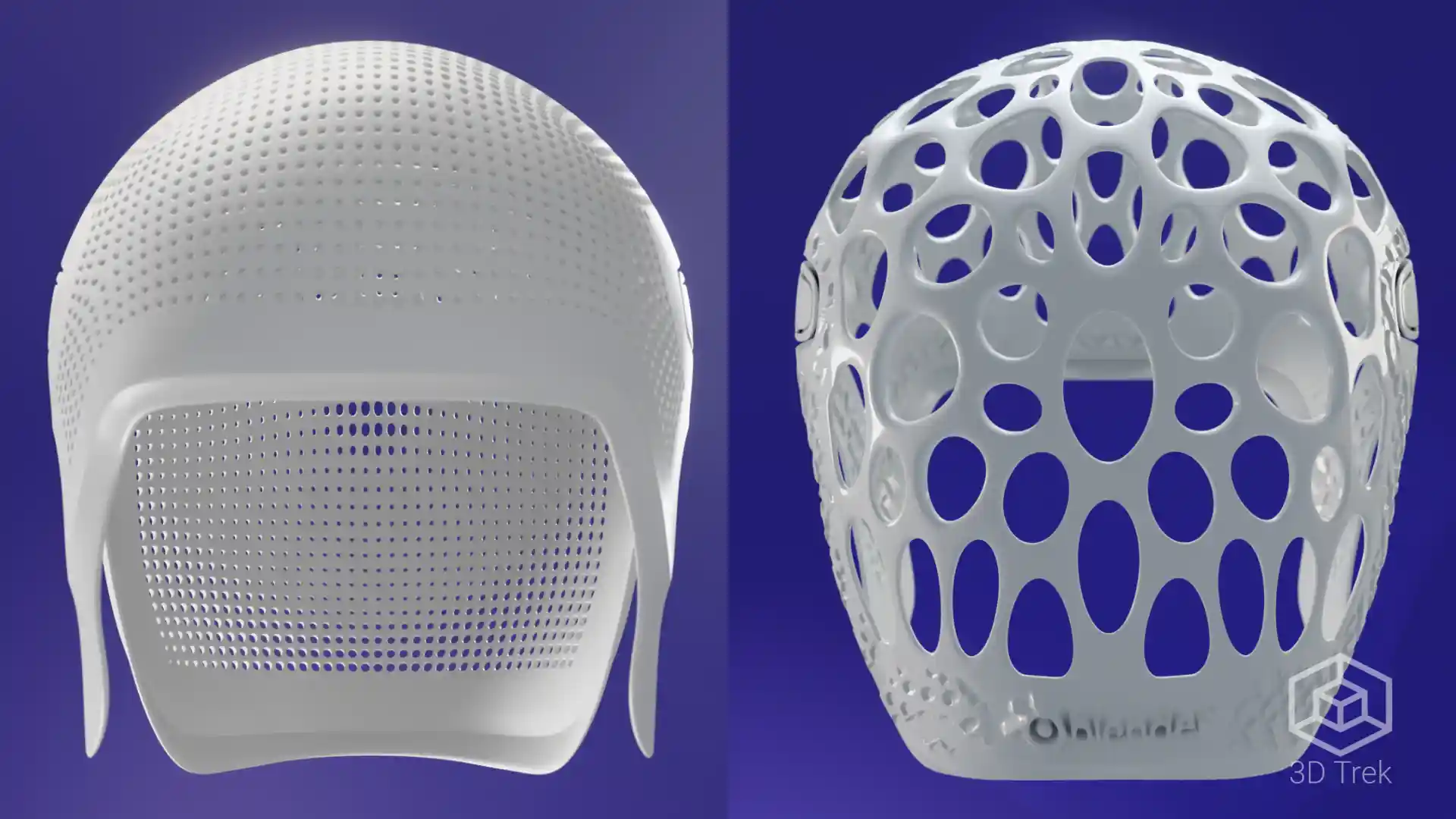

Κράνη:

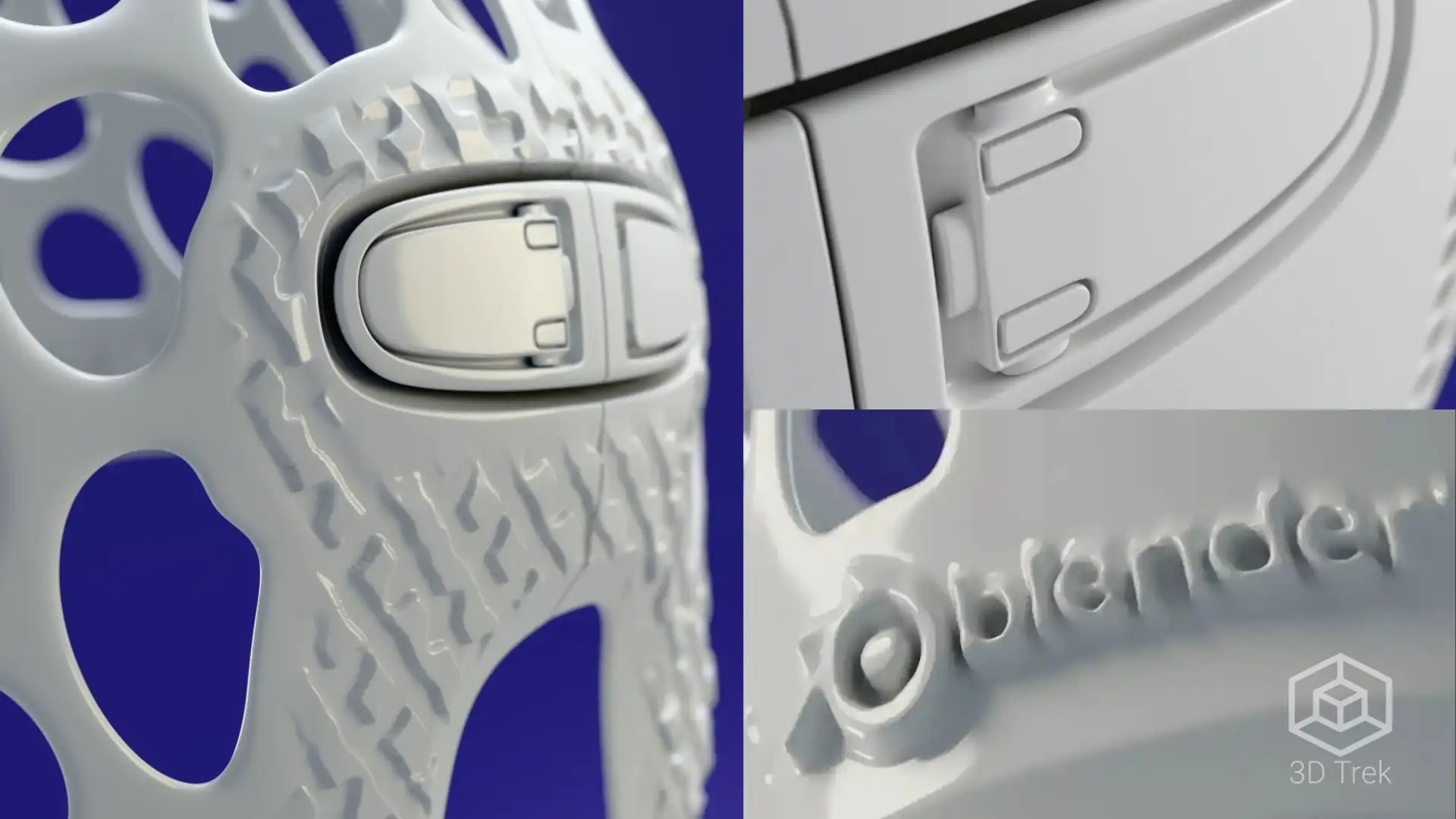

Σχεδίασα δύο τύπους κράνους για cranial remolding. Το ένα με ένα pattern από μικρές τρύπες που πυκνώνουν σταδιακά σαν gradient και το άλλο με μια αφηρημένη, wireframe δομή. Και τα δύο διαθέτουν έναν λειτουργικό μηχανισμό ανοίγματος που σχεδιάστηκε με κλασικό modeling και booleans, καθώς και το logo του Blender σμιλεμένο στην επιφάνεια.

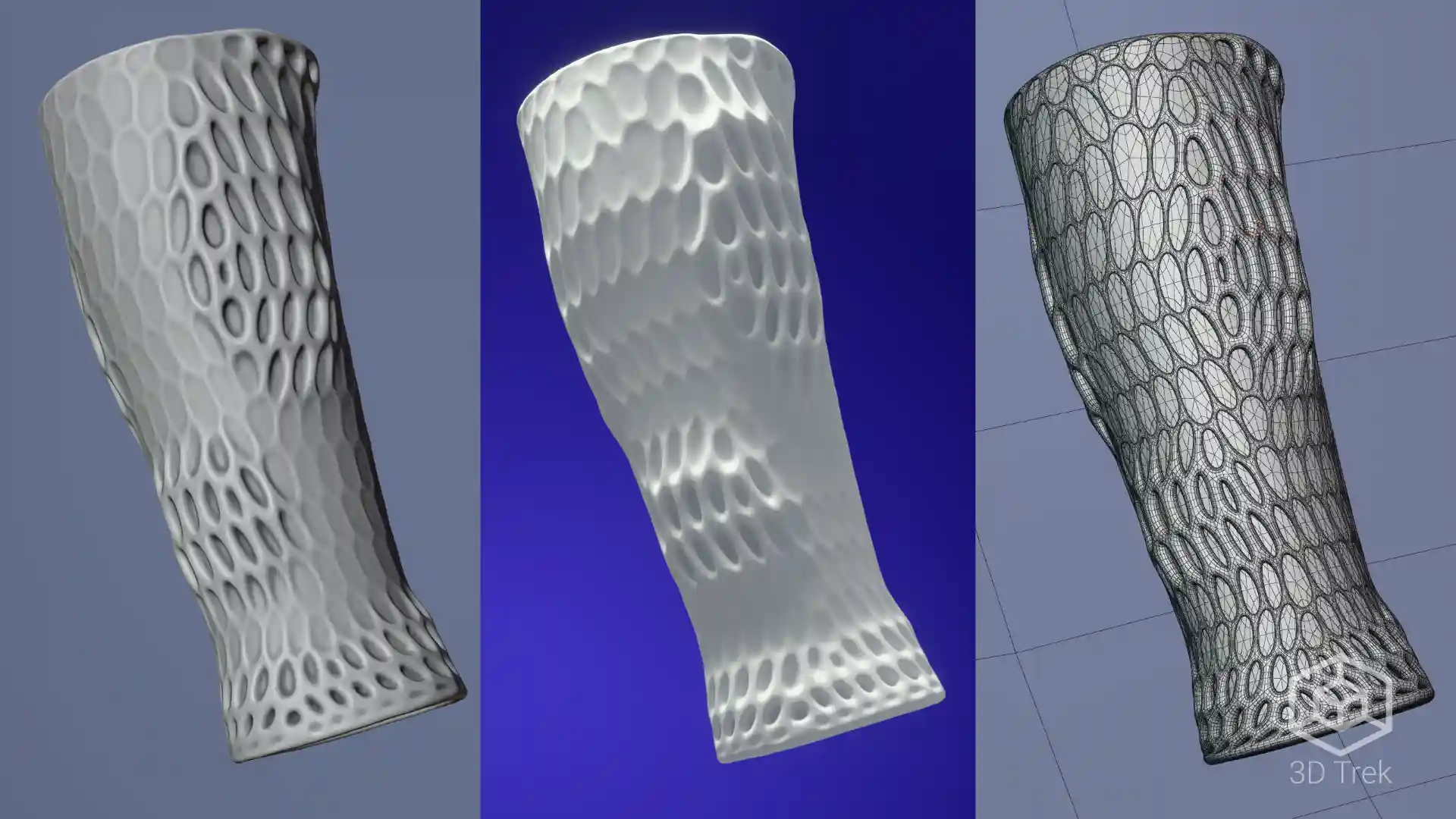

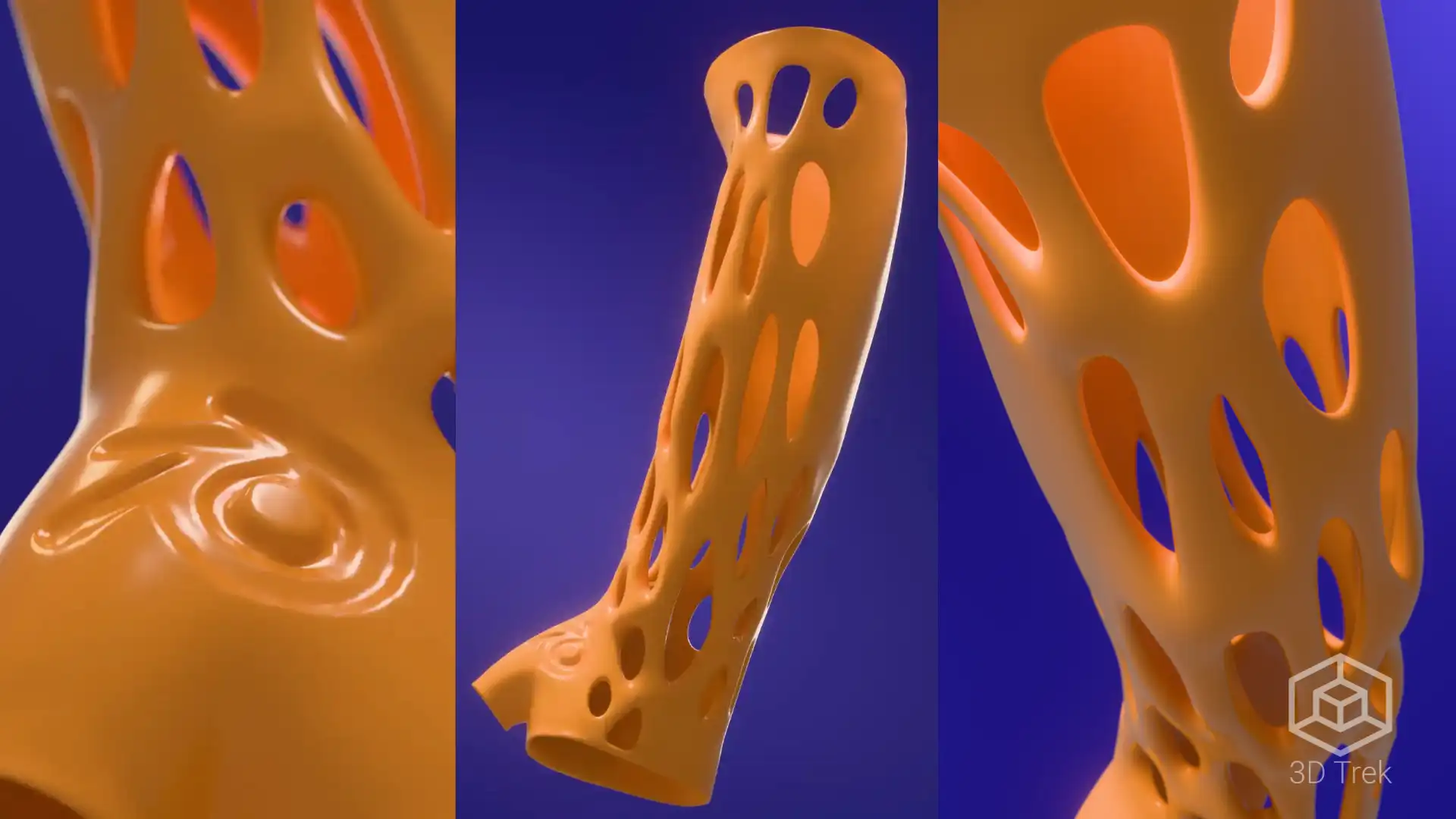

Ορθωτικά χεριού:

Ένα ενιαίο κομμάτι που καλύπτει από τον αντίχειρα μέχρι πάνω από τον αγκώνα, σχεδιασμένο σε μορφή χοντρού wireframe, το οποίο “φούσκωσα” στρατηγικά με sculpting για αντοχή.

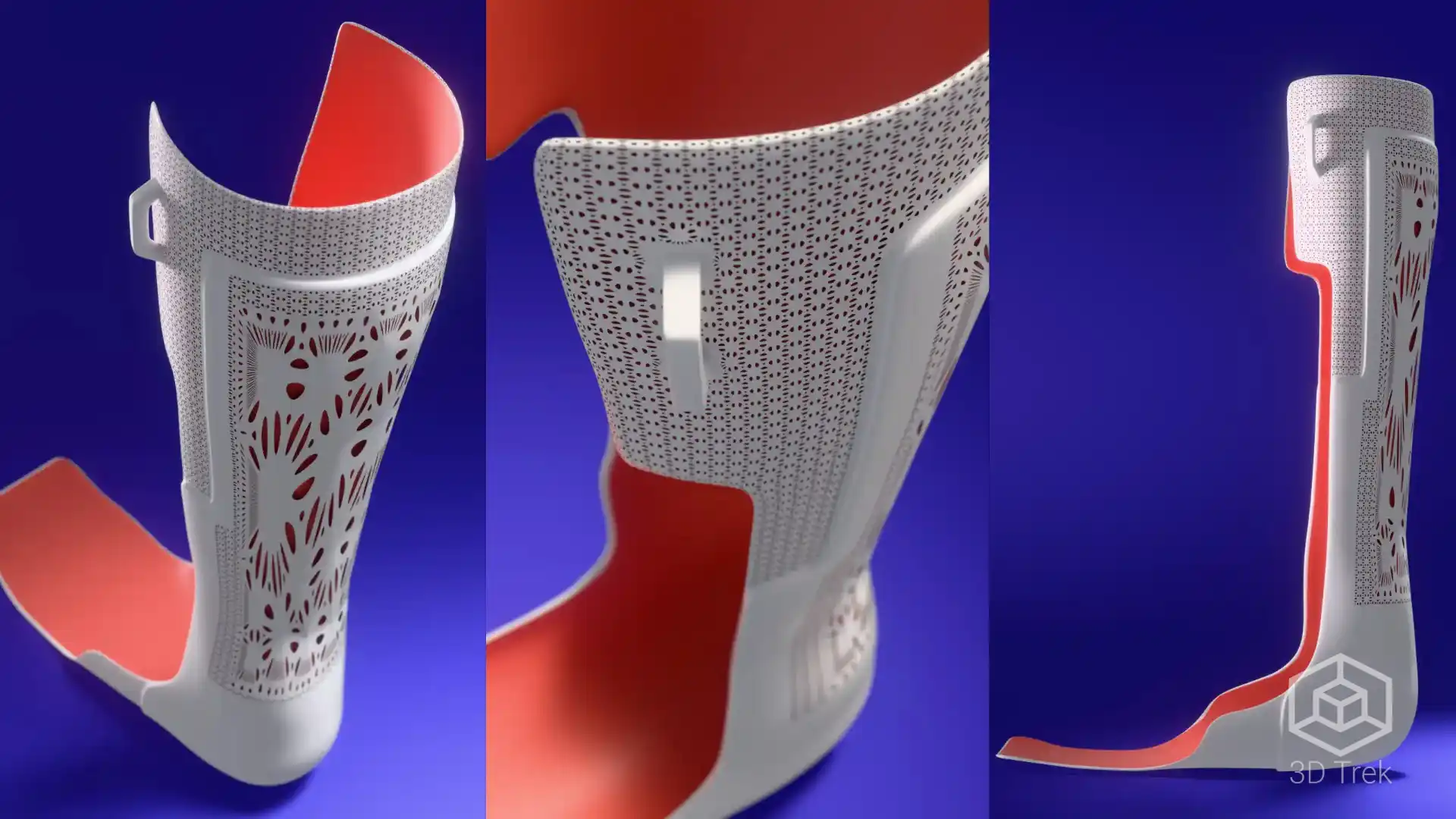

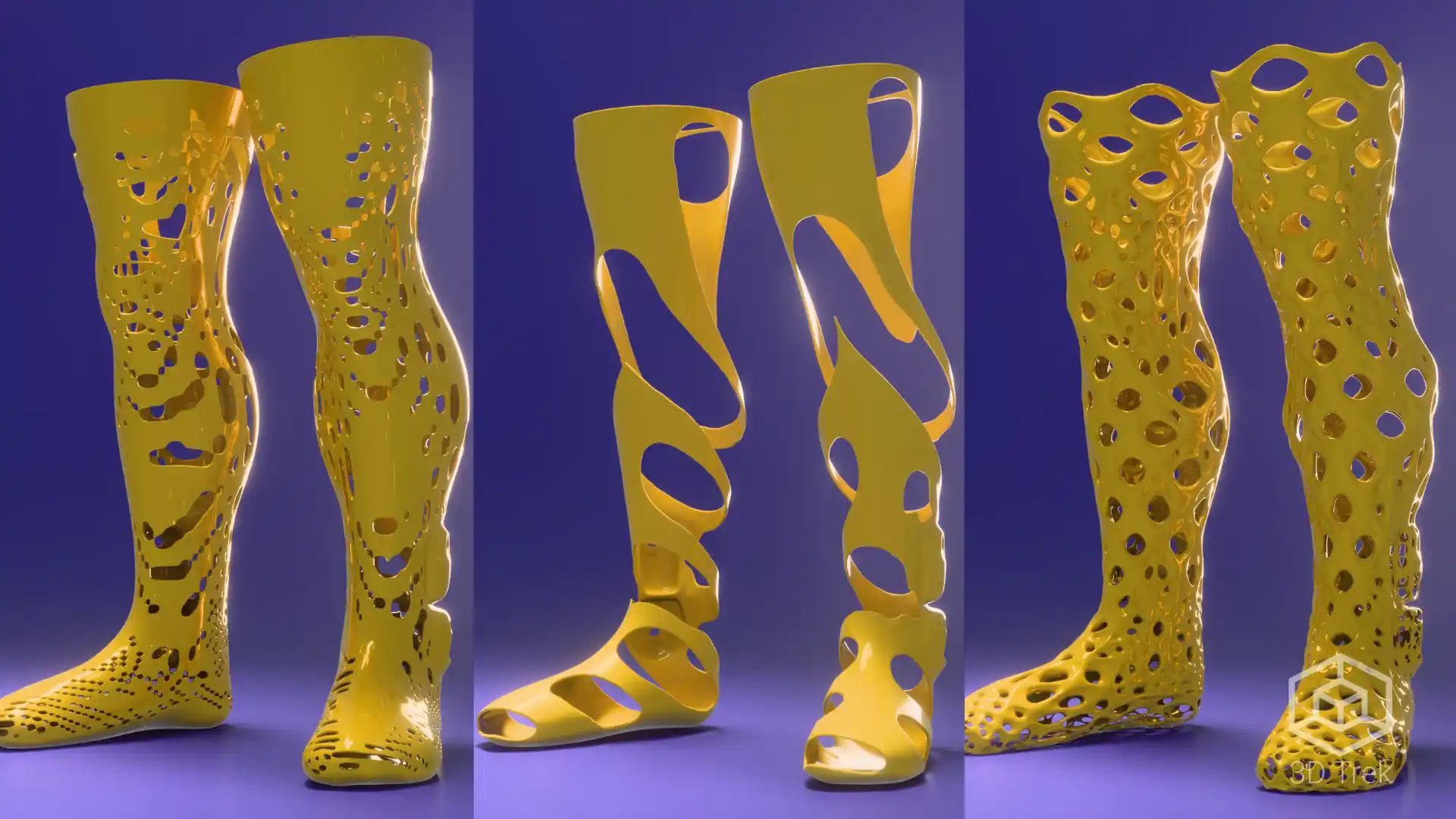

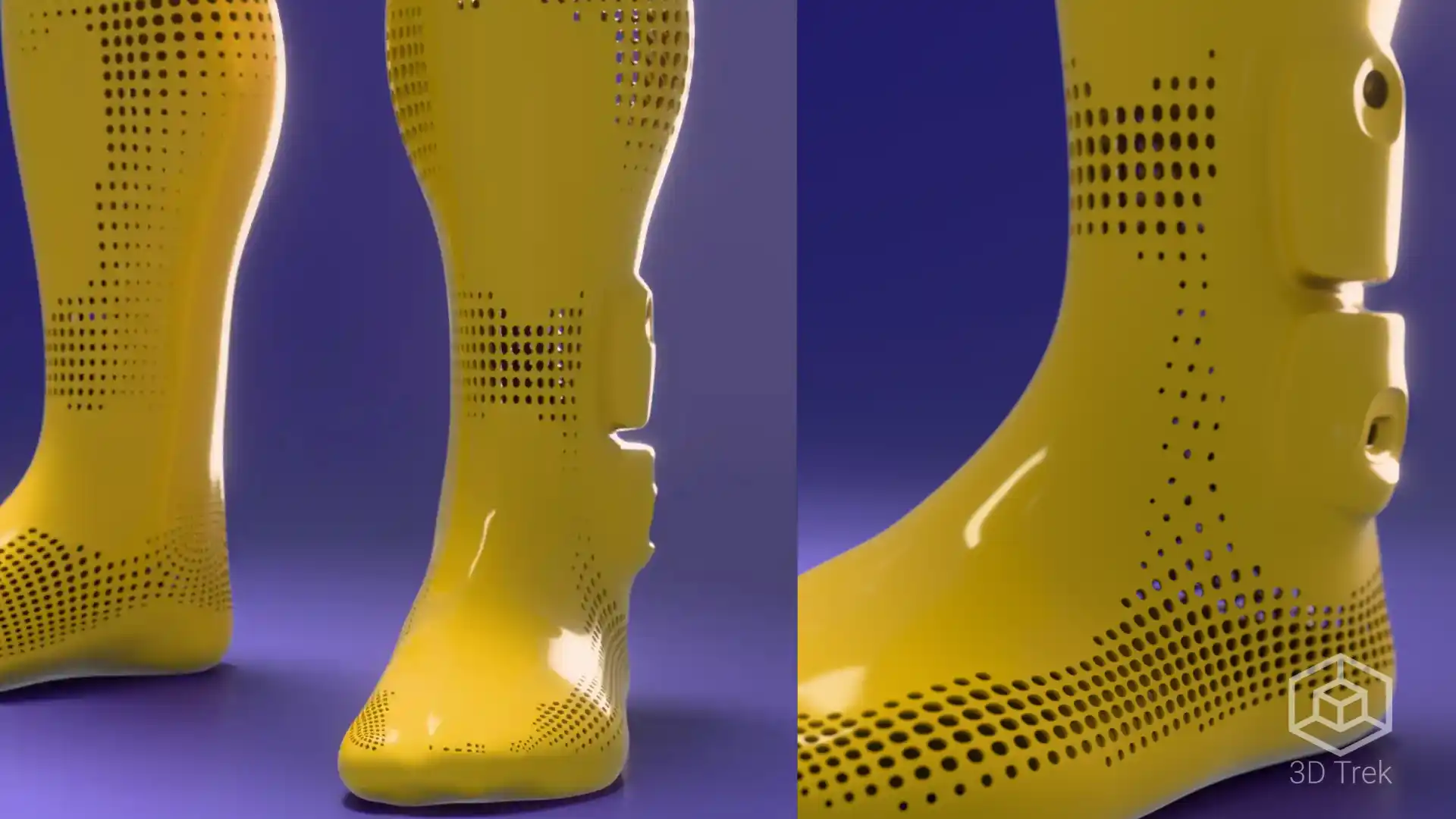

Ορθωτικά ποδιού:

Πολλές διαφορετικές εκδοχές που αναδεικνύουν τη δύναμη των Geometry Nodes, από απλά patterns μέχρι σύνθετους σχηματισμούς.

Το Πλεονέκτημα του Blender: Περισσότερα από ένα δωρεάν λογισμικό

Τα συμπεράσματα είναι ξεκάθαρα. Η υιοθέτηση του Blender στη ροή εργασίας μιας εταιρείας ορθοπαιδικών κατασκευών δεν είναι απλώς μια λύση για τη μείωση του κόστους. Είναι μια στρατηγική κίνηση που προσφέρει:

1. Ασύγκριτη δημιουργική ευελιξία:

Η δυνατότητα να μεταβαίνεις απρόσκοπτα από τον τεχνικό σχεδιασμό στη γλυπτική και τον παραμετρικό σχεδιασμό, επιτρέπει τη δημιουργία προϊόντων που δεν είναι μόνο λειτουργικά, αλλά και αισθητικά ανώτερα.

2. Ταχύτατη δημιουργία πρωτοτύπων (Rapid Iteration):

Με τα Geometry Nodes, μπορούν να δημιουργηθούν δεκάδες παραλλαγές ενός σχεδίου μέσα σε λίγα λεπτά, επιταχύνοντας δραματικά τη διαδικασία έρευνας και ανάπτυξης (R&D).

3. Πλήρης Προσβασιμότητα:

Το γεγονός ότι είναι δωρεάν καταργεί κάθε οικονομικό εμπόδιο στην καινοτομία. Οποιοσδήποτε ορθοπεδικός ή σχεδιαστής μπορεί να το κατεβάσει και να αρχίσει να πειραματίζεται!
Η πραγματική του δύναμη όμως κρύβεται στο ότι είναι λογισμικό ανοιχτού κώδικα (open-source). Αυτό σημαίνει ότι μια εταιρεία δεν περιορίζεται στα εργαλεία που της δίνονται. Έχει τη δυνατότητα να αναπτύξει τα δικά της, custom plugins και add-ons, δημιουργώντας λύσεις απόλυτα προσαρμοσμένες στις εξειδικευμένες ανάγκες και τη ροή εργασίας της, αυτοματοποιώντας διαδικασίες και κερδίζοντας πολύτιμο χρόνο. Είναι ένα επίπεδο παραμετροποίησης που είναι πρακτικά αδύνατο με τα κλειστά, εμπορικά λογισμικά!

4. Ολοκληρωμένη πλατφόρμα παρουσίασης (All-in-One):

Το Blender δεν είναι απλώς ένα εργαλείο σχεδιασμού· είναι ένα πλήρες στούντιο παραγωγής. Αφού ολοκληρωθεί το 3D μοντέλο, δεν χρειάζεται να το εξάγετε σε άλλο, εξειδικευμένο λογισμικό για την παρουσίαση. Μπορείτε να παραμείνετε στο ίδιο περιβάλλον για να δημιουργήσετε ρεαλιστικά υλικά και υφές (texturing), να στήσετε επαγγελματικό φωτισμό (lighting) και να παράγετε φωτορεαλιστικές εικόνες (rendering) ή ακόμα και εντυπωσιακά animations!
Είναι ακριβώς η διαδικασία που ακολούθησα για τη δημιουργία των renders που βλέπετε σε αυτό το άρθρο. Αυτή η ενιαία ροή εργασίας εξοικονομεί πολύτιμο χρόνο και πόρους, επιτρέποντας την ταχύτατη μετάβαση από τον σχεδιασμό στην προώθηση του τελικού προϊόντος!

Blender: ο καταλύτης της καινοτομίας

Όντως το Blender είναι ένας επιταχυντής καινοτομίας. Οι τεχνικές αυτές δεν περιορίζονται στην ορθοπαιδική. Ο παραμετρικός σχεδιασμός με Geometry Nodes, η διόρθωση scans και η προηγμένη γλυπτική είναι δεξιότητες-κλειδιά για οποιοδήποτε κλάδο αξιοποιεί το 3D printing: από το σχεδιασμό καταναλωτικών προϊόντων και την αρχιτεκτονική μέχρι την κοσμηματοποιία και τη μόδα.

Η εκμάθηση αυτών των εργαλείων είναι μια επένδυση στην ικανότητά σας να δημιουργείτε τα προϊόντα του αύριο, πιο γρήγορα, πιο έξυπνα και με απεριόριστη δημιουργικότητα!

Θέλετε κι εσείς να μάθετε πώς; Αν ενδιαφέρεστε για εξατομικευμένη εκπαίδευση πάνω στο Blender για εσάς ή την εταιρεία σας, επικοινωνήστε μαζί μου στα social media του 3dTrek ή στη σελίδα των μαθημάτων!

---
